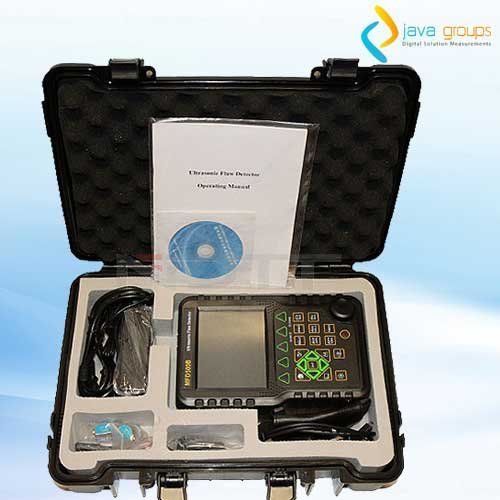

Alat Ultrasonic Portable Flaw Detector MFD-500B

Teknik pengujian dengan Alat ukur Flaw Detector MFD-500B sejenis ini adalah metode yang secara cepat, tepat dan akurat untuk dapat inspeksi pengawasan ( Quality Kontrol ) yang sangat banyak digunakan dalam berbagai kegiatan Industri jasa, proses industri yang utamanya untuk aplikasi pengelasan dan logam struktur yang dipergunakan. Deteksi cacat adalah teknik umum digunakan untuk  memantau pengukuran kontrol kualitas produk terhadap keretakan atau kecacatan diantara semua aplikasi pengujian industri ultrasonik. Umumnya frekuensi tinggi gelombang elektronik yang dilihat dari kelemahan dan menghasilkan pola gema yang jelas yang kemudian direkam dan ditampilkan pola gema tersebut dengan Alat Flaw Detector Ultrasonic yang portable seperti MFD-500B ini.

Fiture Alat Ultrasonic Portable Flaw Detector MFD-500B :

• Tampilan : Resolusi tinggi (320 x 240 piksel) TFT LCD multi-warna dengan 4 kontrol kecerahan yang dapat dipilih pengguna, memberikan tampilan dengan kontras gelombang tinggi dari terang, sinar matahari langsung untuk menyelesaikan kegelapan. resolusi tinggi multi-warna TFT LCD dengan cepat 60 Hz memberikan pembaruan “tampilan analog” untuk gelombang, memberikan informasi rinci yang sangat penting dalam berbagai aplikasi termasuk inspeksi pembangkit listrik tenaga nuklir.
• Range :Sampai 9999 mm dalam baja. cocok untuk digunakan pada alat kerja yang besar dan dalam pengukuran resolusi tinggi.
• Pulse : Pulse dipilih antara energi rendah, menengah dan tinggi.
• Getaran material yang terasa dari 0.1μs 0,5 mikrodetik untuk mencocokkan probe dengan frekuensi yang berbeda. Pengulangan frekuensi getaran disesuaikan dari 10 Hz sampai 1 KHz penambahan waktu 1 Hz. Damping dipilih antara 100Ω , 200Ω dan 400Ω untuk probe optimal
• Kinerja : Test Mode termasuk getaran gema , dua macam dan melalui transmisi
• Penerima : Sampling : 10 digit AD Converter dengan kecepatan sampling 160 MHz ; Perbaikan : Positif Half wave , Negatif Setengah gelombang , gelombang penuh dan RF .
• Bandwidth Analog : 0.5MHz dengan kemampuan 15MHz dengan rentang frekuensi dipilih ( otomatis ditetapkan oleh Gain : 0 dB sampai 110 dB diatur dalam dipilih langkah 0,1 dB , 2 dB , 6 dB , dan instrumen terkunci. ) Untuk mencocokkan penyelidikan untuk kinerja optimal.

Spesifikasi Alat Ultrasonic Portable Flaw Detector MFD-500B :

• Gates : Gerbang mulai : Variable atas seluruh rentang ditampilkan
• Lebar Pintu : Variabel dari Gerbang Start untuk akhir rentang ditampilkan
• Tinggi Pintu : Variabel dari 0 sampai 99 % Layar Penuh Tinggi
• Alarm : Permulaan positif / negatif
• Memory : memory 100 file channel untuk menyimpan set-up kalibrasi
• Memory of 1000 file gelombang untuk menyimpan pola A -Scan dan pengaturan instrumen .
• Semua file dapat disimpan , dibuka kembali dan dibersihkan .
• Fungsi : semi-otomatis dua titik kalibrasi : kalibrasi otomatis transduser zero offset dan / atau kecepatan materi
• Flaw Locating : Hidup display Suara – jalan, Proyeksi ( jarak permukaan ), Kedalaman, Amplitudo
• Cacat ukuran : cacat Automatic sizing menggunakan AVG / AVG atau DAC , mempercepat pelaporan penerimaan cacat atau penolakan .
• Pembacaan Digital dan Trig . Fungsi : Tebal / Depth dapat ditampilkan dalam pembacaan digital saat menggunakan probe normal dan Peam jalan , Permukaan Jarak dan Kedalaman langsung ditampilkan ketika penyelidikan sudut sedang digunakan .
• Kedua metode AVG evaluasi amplitudo DAC dan tersedia .
• Curved fitur Koreksi Permukaan
• Crack Tinggi fungsi Ukur
• Fitur tokoh Weld
• Magnify gerbang : penyebaran berbagai gerbang atas seluruh lebar layar Video Recording dan memainkan fungsi Auto – gain
• Amplop : display simultan hidup A-scan pada 60 tingkat update Hz dan amplop dari A-scan display
• Puncak Hold : Bandingkan bentuk gelombang puncak beku untuk hidup A- Scan dengan mudah menginterpretasikan hasil tes .
• Sebuah Freeze Scan : Tampilan freeze memegang gelombang dan jalur suara fitur menampilkan data B Pindai
• Real Time Clock
• Instrumen Jam terus berjalan pelacakan waktu.
• komunikasi
• Port USB2.0 kecepatan tinggi .
• Perangkat lunak opsional Datapro membantu mengelola dan format data inspeksi disimpan untuk transfer kecepatan tinggi ke PC . Data dapat dicetak atau mudah disalin dan disisipkan ke dalam file pengolah kata dan spreadsheet untuk lebih lanjut melaporkan kebutuhan . Fitur baru termasuk modus pengambilan layar hidup dan pelacakan basis data .
• Baterai : pack isi ulang baterai Li – ion 7.2V internal dinilai pada 8800 mAh ; 8 jam waktu operasi nominal tergantung pada kecerahan layar 8-10 jam khas waktu mengisi ulang Knob
• Penyesuaian operasi yang mudah dan cepat dibuat dengan menggunakan tombol putar.
